歪頭的電筒(喂 - Silent Light/Flashlight (有能版)



上回提及:
歪頭的電筒(喂 - (手電筒/胸燈)Silent Light/Flashlight
歪頭的電筒(喂 - Silent Light/Flashlight (有能版)

Heather的Silent Light本身已經很弱.....我的更弱....冏
...
要是在裏世界拿到這個弱電筒...
我會覺得我開了跟沒開應該沒分別


這個電筒實在太無能的關係..所以只能製個有能一點的版本讓自己好過一點

加上我已經不能再忍受那支半殘廢的手電筒...
所以在半殘廢的手電筒上拆了個9LED燈出來..


2013.02.05

9LED燈跟 1LED燈的分別....嗯亮度差很多是理所當然的

因為9LED燈的電池盒生鏽...所以經常不能著燈...
其實我忍了這電筒很久了...
但因為一直不肯定這傢伙的結構,所以不敢拆(怕拆了比沒拆更差,不敢做沒有把握的事) (喂

把它拆了出來...這是它的正反兩面
彈弓顯然是正極....之前一直不知道哪裏是負極....(看下去就會知道哪裏是負極)

先製一個電池盒...用紙製就行

在紙上刺個洞....這樣就能卡住盒子
(我這樣做本來是為了方便打開盒子來換電...不過後來因為盒子太鬆...這個已經沒有效用了)

用海綿膠紙黏鋁片....從而減少因太鬆而斷路....

成功! 3個AAA電池以串聯電路(in series)連接....即變成 1.55X3=4.65V 電池
用鎢絲燈測試....嗯..超級亮...很怕燈泡燒掉(burnt out)....囧
紅色那個光到底是什麼來的....我的手機又看到我看不到的東西了

用為9LED燈測試....嗯..會著燈很美好

用指甲鉗和界刀(cutter)把燈罩孔切大一點

測試 - 這個是9LED燈  (黃色燈光的是手機的聚集燈)
...正面拍使燈光差距看起來較小...
實際看起來1LED燈很暗...大概就是只有一點在發亮的樣子...
嗯..畢竟LED燈的光比較集中嘛....

測試 - 這個是1LED燈

把電筒筒身剪開....方便換電池,放電路之類

裁減了電筒長度...預覽一下樣子

找電線(我是從沒用的變壓器剪出來的)跟鋁片(焗烤用鋁盤/鋁罐)完成電路~
PS:因為鋁電導率比銅差...所以能夠的話最好用少一點鋁片,用長一點電線(銅)
這樣能減少電阻...提升效能

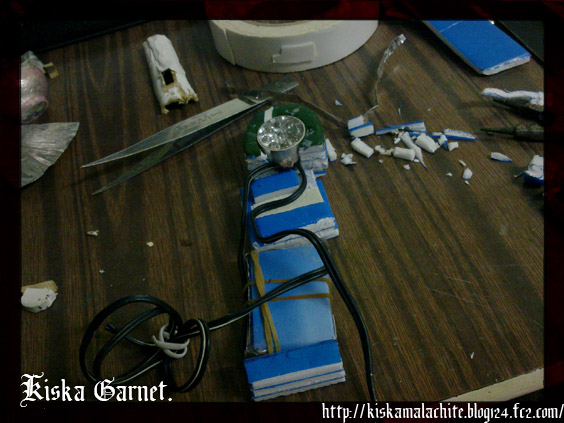

接駁電線中...

我是故意把燈的正面對電池盒的背面的...
因為這樣放的話...換電池不用把整個電路拆出來,只用打開筒身就行

接駁電線教學:
1.先剪一條長方形鋁片
2.對摺一半...(如有需要可再對摺一半)
3.用界刀(cutter)PS:是用界刀的反面...我用了我之前畫的界刀(正面)素材,所以圖不對 由電線中心向末端界過去...
4.旋轉電線,使電線變回一條線
5.對摺一半
6.十字型交叉地夾住鋁片和電線
7.如果想再穩固一點的話,就可以再對摺一次,這樣就很穩固了

實物版教學圖

終於可以製前面的開關的機關了...YO


2013.02.06

透明電路~
原理嘛.....說穿了就是把其中一條本該連著的電線切開...然後兩端電線跟鋁片接駁...
只要有導電體(conductor)同時接觸那兩片鋁片,那電路就會變為完整(燈會發亮意味)

这LED太傲嬌...經常不知道為什麼又不著...Orz....

我終於找到真正的正負極了....
原來深綠色圈內的是正極,深綠色圈外的是負極....碰電路板或焊點都能通電

但如果一條電線同時碰深綠色圈內和圈外...那就不會發亮了...
因為電子(electron)只會走最短(最少電阻(resistance))的路...同時碰正負極的話它就不會走我之前製的漫漫長路了...

測試 - 終於能通電了...好感動QAQ

開關桿背面

把開關桿跟電路放在電筒殼內測試....很好...能夠著燈...那我就能做下一步(改外殼)

因為放了進去也沒有問題,所以就可以補回電筒殼上半部

預覽 - 這次電筒的亮度跟Heather在遊戲內的電筒差不多了

之前畫的電路圖...有意DIY的人可以參考一下...

接下來就可以開始縫合的工作了...用錐子刺洞然後穿絲帶進去
左邊(正在縫合的那邊) 可以縫密一點,因為不會再打開

右邊穿3個洞就夠了..這樣方便修理/換電...
絲帶長度不用太長...大概就是打開背面後,電筒殼彎曲90°~110°就夠
在絲帶的兩個末端各打2次結, 絲帶就不會再從洞口走出來

打好結的背面

再次上色

真正的FINISH!!!QAQ
SH3_Silent_Light_2_32.jpg SH3_Silent_Light_2_33.jpg


結論:

一個電筒花了我4天啊...(眼神死
要是我媽跟姐姐知道了的話....
一定說"用4日搞個爛鬼電筒,倒不如用錢買過個好過啦"
(翻譯: 把4天時間花在這個破電筒上,倒不如用錢買過另一個吧)
...做人要環保啊....更何況我也沒錢買(喂

ANYWAY, 在弄這個電筒時對電路有更深入的認識也是好事來的...
雖然還未搞懂電阻(resistance)在一堆串聯和並聯電路上的計算

但總算有學,到知識嘛(沒完全浪費時間意味) (自我安慰


BONUS(影片):
上傳一下影片記念一下這個電筒(喂
沒想到我的手機影相不錯...可是拍影片的話畫質不太好...囧
所以只好用α33啦....雖然畫質也不算很好(?)

Remind(After Effects):
開composition:
composition -->new composition
改長闊, 改pixel aspect ratio(square pixels), 改duration影片長度(0時;00分;00秒;00)

輸出影片(預設為草稿):
Comp 1 --> Create proxy--> Movie

輸出影片(預設為高畫質):
ps:用這個音質較上面的好,檔案也比較小(以相同quality,resolution和audio output作比較)
全選時間軸內所有圖層 --> composition--> add to render queue(CTRL+SHIFT+/)

輸出設定:
render settings: 改quality(best), 改resolution(full)
output module: 改format, 勾選audio output

Proxy Enabled問題(使效果無法預覽):
Comp 1 --> Set proxy--> none

Remind(YouTube):
Videos:
Video Format: H.264, MPEG-2 or MPEG-4 preferred
Aspect Ratio: Native aspect ratio without letterboxing (examples: 4:3, 16:9)
Recommended Resolution: 1280 x 720 (16:9 HD) and 640 x 480 (4:3 SD)

Minimum Resolution for HQ: 640 x 360 (16:9) or 480 x 360 (4:3)
Audio Format: MP3 or AAC preferred
Maximum file size: 2 GB    <---這個不對...我這個3.43gb的電筒能夠上傳得到
不要留黑邊,以免被youtube再加邊那就太微妙了...

Annotations:
完成修改後要按"save"(作用是讓youtube記下你的修改,但這時其他人不會看到你的修改)
要讓所有人都看到你的修改還要按"publish"才行

想看清一點可按720p(喂
